电力电缆故障点精确定位的原理及方法(二)

四、跨步电压法电力电缆故障点精确定位

跨步电压法电缆故障定点仪是我们电缆故障精确定位实际应用中最为有效的方法,其检测原理是:由发射机提供一高压电流,电流经电缆故障点入地,在故障点周围产生一跨步电压,通过“A”字架的两根电极沿电缆路径测量电位的变化情况。当靠近电缆故障点时,电位差将迅速增加,并在临近电缆故障点前、后达到最大值。若遇多点故障,则可沿着电缆路径测到多点“极性变化点”,再分别找到多点地电突变的“零”电位点。

电力电缆故障测试仪原理及方法

跨步电压法能够对地绝缘电缆故障点的快速准确定位起到良好的效果。尤其对直埋电缆的死接地十分有用,因为单相金属性接地故障点的放电能量与放电电流的平方和接地电阻成正比,由于接地电阻很小,故电缆故障点击穿间隙放电时声音较轻,无法精确定点,甚至无法定点。

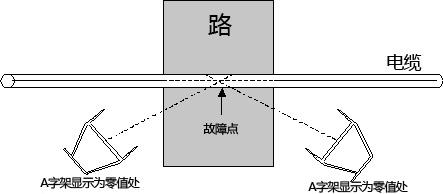

当电缆故障点位于公路等路面下时,用A字架就会有一些困难。这种情况下,A字架可在路的两边的泥土中使用。由于地下返回电流从电缆故障点流出成轮辐状,当A字架通电电流与轮辐线相垂直时有最小的读数,先把A字架处于测边时,有一个零值段的读数出现并记住它。接着旋转A字架一直到出现最小的零值段读数。以A字架底边为基准线,两等份线交叉点就是电缆故障点。

电力电缆故障测试仪的功能

随着电力系统不断扩容,电缆的短路电流也不断增加,对电缆故障点冲击更加厉害,使电缆故障点绝缘电阻有不断减小的趋势,金属性接地故障(绝缘电阻一般在10欧姆以下,实际情况下,几十欧姆的接地电阻也被称作金属性接地)时有发生,其中绝大多数是电缆单相金属性电力电缆故障测试仪的最新价格接地,金属性接地故障在对其高压冲击时击穿间隙放电声非常轻,故电缆故障测试难度较大。

金属性接地故障的产生及特点:

随着系统不断扩容,电缆的短路电流也不断增加,使电缆故障点的绝缘电阻有不断减小的趋势,电缆金属性接地故障时有发生,其中绝大多数是单相金属性接地。电缆故障点的放电能量与放电电流的平方和接地电阻成正比,由于接地电阻很小,故电缆故障点击穿间隙放电时声音较轻甚至没有,这时无法精确定点。

1.由于故障点经长期冲击放电,热量积累,在电缆故障点附近产生局部过热现象,可用手触摸来判断,但必须停止高压冲击并使电缆充分放电才可进行。

2.许多电缆金属性接地都会因外力损伤引起,因此要仔细观察现场,有无可疑情况。不测接地电阻就进行电缆故障测试在碰到金属性接地时会浪费许多时间,影响效率。因此首先要准确判断电缆故障性质,对于接地电阻在几十欧左右的电缆故障应按照电缆金属性接地故障来测试。 运用低压脉冲法进行粗测,根据粗测距离,在图纸上找到对应位置,并在现场准确找出电缆的实际走向。在粗测距离两侧各20米内,用直埋电缆故障测试仪很快即可找到故障点。
