电力电缆故障测试技术系列讲座（12）

实例二

1、测试时间、地点及故障状况

2、测试设备

3、测试过程

用摇表测出A、B相对地绝缘为零，而另一端测A、B相对地绝缘值很高。用ZMY-2000发射机施加信号给B相，接收机在距离发射机大约340米处信号突然衰减，再往前测信号几乎没有了。然后在此处用跨步电压法测试出“大—小—大”的信号变化过程，故定为故障点。开挖，在距地面约90CM处挖出电缆，看到电缆已经断开。

4、小结

此电缆相对较长，据用户介绍大约1公里，此时若有一个电缆故障测距仪，就会很方便，因为接地电阻为零，采用低压脉冲可很方便测出故障大致距离，这时再用ZMY-2000直埋电缆故障测试仪定点会更加快捷。整个过程中不需市电，操作简单。

由于ZMY-2000直埋电缆故障测试仪开发成功，扩大了定点的概念，用ZMY-2000直埋电缆故障测试仪定位会很方便、很实用。但ZMY-2000直埋电缆故障测试仪也不能完全代替DZY-2000电缆故障测试仪，它的使用会受一定条件限制，如非直埋电缆及高阻故障，如测不成故障点的大致距离等。而二者的结合定位效果最佳。

实例三

1、故障状况及故障性质

2、测试仪器

3、故障测试及定点过程

首先，根据现场情况分析一下，因相间短路，所有路灯(本线路上)均不亮。因此，用ZMY-2000先测路径，同时观察是否有信号衰减点。在测试过程中发现在距信号施加点50米处，信号衰减很快，将该点定为疑似故障点。 在测完路径后，对该点使用ZMY-2000的跨步电压法进行测试，由于整条电缆处于水泥地面下，因此在做跨步电压法之前，先給电缆上方的路面浇水，再用”A”架测试，测试中疑似故障点处符合故障点信号变化特征(大—小—大)。故确定该点为故障点。开挖土层后，看到电缆三相短接，外绝缘层烧坏。

4、小结

如果电缆在路面的下方，有时可以在路面上正常地使用该设备，因为有时在沥青、水泥或砖铺的路面上也可以探测到信号。如果路面比较干燥，则可用水把路面浇湿。在每次故障查找之前，用少量的水将A字架脚钉浇湿可以保证与地面的良好接触。也可以在路面附近的草地/土壤中对故障点进行精确定位。降低A字架脚钉插入的间距以提高离真实故障点的距离。

实例四

1、故障状况及故障性质

2、测试仪器

3、故障测试及定点过程

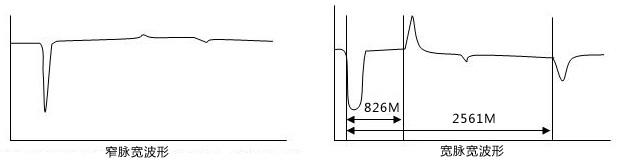

由于是低阻故障，因此可采用低压脉冲方法测试，首先用窄脉宽测试波形如图。故障波反射不明显，无法判断。

将发射脉冲改用宽脉冲重新测试，波形如图。从图中可看出电缆有两个放射，较近点为反向反射，较远地为同向反射，则近点为故障点，距离为826米，远点为电缆全长，属于终端开路反射。

4、小结

测试此故障的关键是发射的低压脉冲的脉宽选择。当测试故障距离小于400米时，应选择“窄脉宽”，此时脉冲宽度为0.2us；测试故障距离大于400米时，应选择“宽脉宽”，此时脉冲宽度为2us。

(二)运行中发生的高阻故障的测试实例

对6KV以上等级的电缆若发生故障一般都为高阻故障，所以故障测距一般采用闪络法或三次脉冲法，定点采用声测法或声磁同步法。

案例一

1、电缆状况及故障性质

2、测试仪器

3、故障测试过程

用2500V兆欧表测故障相对地绝缘电阻为15兆欧，属于高阻故障。其他两相绝缘良好，用闪络法测试故障距离，波形如图：

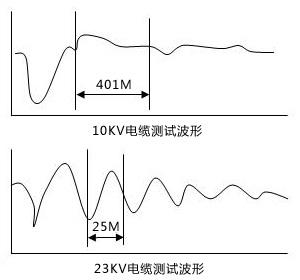

1）加压10KV,电缆测试波形如图，拐点距离约等于电缆全长，从波形可判断为未放电波形。

2）为使故障点放电提高冲击电压至23KV,测距仪测试波形如图，此波形为明显的近距离波形，由于没有明显的反射拐点，我们可将反射拐点定在正弦波的下降点处。故障距离25米。

4、小结

此故障测试难点为判断未放电波形，判断电缆未放电通常有以下方法：

1）从故障波形判断：故障波形幅度较弱，波形上下波动较小，并且波形起始点到第一个反射波之间的距离为电缆全长。

2）从球间隙放电的声音来判断：球间隙放电声音嘶哑不清脆，而且火花较弱，放电间隙不均匀，电缆故障点一般未被击穿。

3）从操作箱中的电流表判断：未放电时操作箱中的电流表摆动较小，只有几安，而故障点放电时，电流则达到20A以上。

故障未放电说明所加的能量不够击穿故障点，根据W=1/2CV2 我们的解决的方法有两个：

1）提高电压。

2）增加电容容量,可外并电容或换容量更大的电容。
