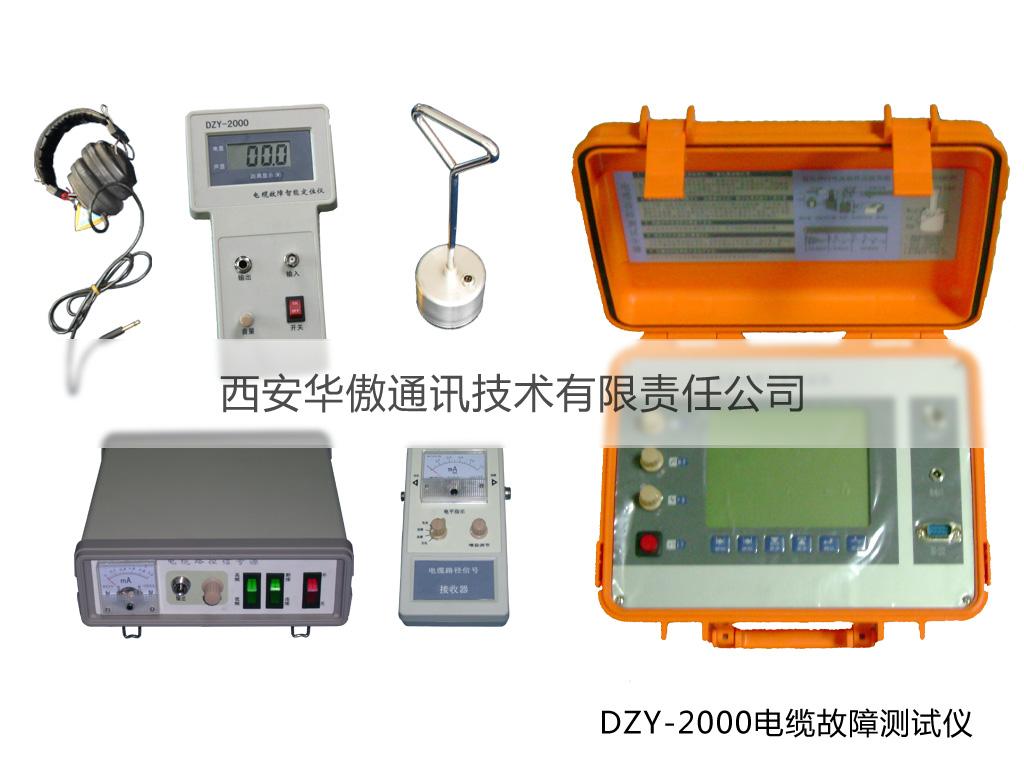

DZY-2000电缆故障测试仪

DZY-2000电缆故障测试仪产品介绍

DZY-2000电缆故障测试仪由电力电缆故障测试仪主机、电缆故障定位仪、电缆路径仪三个主要部分组成。电缆故障测试仪主机用于测量电缆故障故障性质，被测电缆全长及电缆故障点距测试端的大致位置。电缆故障定点仪是在电缆故障测试仪主机确定电缆故障点的大致位置的基础上来确定电缆故障点的精确位置。而对于未知走向的埋地电缆，则需使用电缆路径仪来确定地下电缆的走向。若已知地下电缆的具体走向，可不使用电缆路径仪。电缆故障测试仪主机可与笔记本电脑直接相连，便于管理与操作。整套仪器配合使用可以快速准确地找到各种电缆的故障点，广泛应用于35KV以下各种不同截面的铝芯、铜芯电力电缆、高频同轴电缆及市话电缆的低阻、短路、开路及各种高阻故障的探测，是保障安全供电的必备设备和电缆生产、维护工作者的得力助手。

DZY-2000电缆故障测试仪技术参数

电缆故障测试仪主机
可测故障类型：
1.闪络性故障或电阻值极高的故障；
2.封闭性故障或一般高阻的故障；
3.低阻故障、短路或开路故障；

4.电缆长度和电波在电缆中的传播速度。
可测电缆种类：各种截面的铝芯或铜芯电力电缆；同轴电缆；通讯电缆及其他类型的电缆。
测试方法：低压脉冲法；冲击高压电流取样法
可测电缆电压等级：35KV以下各类电缆
最大测试距离：30Km (双端测试)
工作极限误差：±3.2M
使用环境温度：-10～45℃
使用环境湿度：45～75 %
工作电压：电池供电
外形尺寸：230×140×270mm
重量：2kg
电缆故障定位仪

显示距离：最大22.6米，最小距离0.1米
电源电压：9V
功耗：0.6W
数显误差：≤5%
定点误差：±0.3m
使用温度：-10—45℃
外形尺寸：定位仪：180×80×70 mm；探头:Ф85×90 mm
重量：1.5Kg（含探头）
电缆路径仪
测试信号：正弦波，频率 1KHz、30KHz
输出功率：30W
电源电压：交流220V±10﹪，50Hz±1﹪
外形尺寸：220×210×80mm
重量：0.5kg
使用环境温度：-10—40℃
