浅议低压电缆故障的解决方法

随着电力、能源行业的发展,各种电缆越来越多地运用到生产生活的各个领域,而且一般都埋入地下,当电缆发生故障后,如何快速准确的查找故障点,尽快恢复供电,是长期困扰我们的难题。长期以来,人们对于电缆故障故障测试仪的认识往往是高压电缆故障测试仪低压电缆故障测试仪混淆在一起的,认为都是电缆,只要电缆发生故障以后,不管是高压电缆还是低压电缆,都采用传统的高压冲击“闪络法”来测试故障。这种方法(习惯上叫做“冲闪法”)一直沿用到现在,而且已被大家认可,到目前为止,无论国内外的产品都是按照这个原理生产的。电缆故障测试仪供货商

在我国电力电缆较普遍使用是上世纪60年代以后,当时为解决电缆故障,科研人员研制生产出了以“冲闪法”为原理的电缆故障测试仪。该仪器测试电缆故障的方法有三个步骤:

第一步先用测距仪测距离。其实,先要判断电缆故障是高阻还是低阻或者是接地,根据这个条件采用不同的测试方法。如果是接地故障,就直接用电缆故障测距仪的低压脉冲法来测量距离;如果是高阻故障就要采用高压冲击放电的方法来测距离,用高压冲击放电的方法测距离时又要许多的辅助设备:如高压脉冲电容、放电球以及信号取样器等等,操作起来比较麻烦,并且还要分析采样波形,对测试者的知识要求比较高。而此时可以采用二次脉冲电缆故障测试仪或三级多次脉冲电缆故障测试仪来测量故障距离,与传统的测试方法相比,二次、三次脉冲法的先进之处,是将冲击高压闪络法中的复杂波形简化为最简单的低压脉冲短路故障波形,所以判读极为简单,可准确标定故障距离。

第二步是查找电缆路径(如果路径清楚这一步可以省掉)。在查找电缆路径时,要给电缆加一信号(路径信号发生器),再用接收机接收这个信号,沿着有信号的路径走一遍,就确定了电缆的路径。

第三步是根据测出的距离来精确定位。其依据是打火放电产生的声音,当从电缆故障定点仪的耳机听到声音最大的地方时,也就是找到了电缆故障点的位置。

以“冲闪法”原理设计成的电缆故障测试仪在很长一段时间内为企业解决了不少电缆故障,大家基本上是认可的,其贡献有口皆碑。目电缆故障测试仪供销前已广泛运用到各个行业,随着各行各业的快速发展,电缆的用途越来越广泛,电缆的种类也不断增多,这样电缆故障不断发生就是一种必然。我们知道,各行业对所用电缆的等级、使用的环境、接线配电的方式、绝缘要求各不相同,不同电缆的电缆故障特征也有很大的不同之处,原因是使电缆发生故障的因素有许多方面,可目前人们由于以前养成的习惯,总想以一种方式解决所有的电缆故障,所以现在市场上还是以“冲闪法”为原理设计的电缆故障测试仪占主导地位。然而,在有些行业用“冲闪法”去解决电缆故障,根本就测不出故障,而且很有可能会产生严重后果,如路灯用的电缆就不能直接用“冲闪法”去测试故障。同样其它行业用的电缆都有各自的特点,在此我们不能详细介绍。但是,随着科学技术的不断发展,我们应该能够找到更加简便的测试方法,把电缆故障进行分类,对症下药,具体问题具体分析,这样我们就会发现实际有些电缆的故障无须“冲闪法”的原理,解决起来也十分方便快捷。

在多年的实际工作中,我们发现高压电缆和低压电缆的故障各有许多不同之处,高压电缆故障多以运行故障为主,且大多数是高阻故障,而高阻故障又分泄露和闪络两大类型;而低压电缆故障只有开路、短路和断路三种情况(当然高压电缆也包括这三种情况)。

另外,低压电缆在实际使用过程中还有以下特点:

1、敷设的随意性比较大,路径不是很明白。

2、敷设时不像高压电缆那样填沙加砖后深埋,相反埋深较浅,易受外力损伤而出现故障。

3、电缆一般较短,几十米到几百米不等,不像高压电缆往往在几百米到几公里。

4、绝缘强度要求低,处理故障做接头时,工艺较简单。

5、绝大多数电缆在故障点处都有十分明显的烧焦损坏现象。故障点在电缆外皮没有留下痕迹的情况,十分罕见。电缆故障测试仪售后

6、所带负载变化较大,而且往往相间不平衡,容易发热,由此引发的故障多为常见。

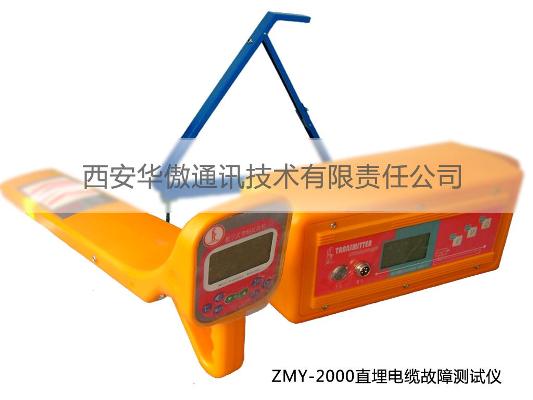

针对低压电缆的以上特点和广大用户提出的建议以及我们对各个地方的实际使用情况等因素的综合考虑,西安华傲公司的研究人员又成功开发出了低压电缆故障测试定位系统:该系统包括T-80测距仪和ZMY-2000直埋电缆故障定位仪两部分。该系统的T-80电缆故障测距仪是完全智能化、人性化的设计,它自动完成电缆故障点的测试,无须人工分析故障波形,直接报出故障点距离和故障性质。采用电池供电,方便野外工作,体积小,重量轻,携带方便,无须任何辅助设备。系统的ZMY-2000电缆故障定位仪是针对直埋低压电缆的埋设路径,埋深及故障点位置进行同步定位测试的仪器。因为,它是采用电磁感应和跨步电压原理设计的低压电缆故障定位系统,它基本上满足了低压电缆故障测试的全部条件。这种测试系统比起以“冲闪法”为原理的电缆故障测试仪来说有许多优点:

1、多种测试方法集于一身,相互验证结果,以确定故障点的唯一性。

2、体积小、重量轻、单人轻松操作,没有辅助设备。

3、采用电池供电,适宜野外工作,不用打火放电。

4、电缆的路径查找(可以确定在几公分之内)、埋深探测、故障点定位同步完成,效率高。

5、对故障点的确定,仪器有直观显示,不需要作波形分析。

6、不受地下情况(如电缆的分叉、打捆、接头扭曲等)影响,像探地雷一样,点对点去查找故障点,定位误差在几公分以内,相当准确。

7、不受路面情况影响,如:地砖、绿化带、水泥路面等。

8、测试现场安全,对测试者没有危险,对电缆没有二次损坏。

9、价格低廉,一般用户都能接受。

我们知道低压电缆绝缘要求较低,同时运行过程中电流较大,出现故障后有明显的特征,具体归类如下:

第一类故障:整条电缆被烧断或某一相被烧断,此类故障造成配电柜上的电流继电器动作,电缆在故障处损坏相当严重。电缆故障测试仪生产厂家

第二类故障:电缆各相都短路,同样,此类故障造成配电柜上的电流继电器和电压继电器都动作,电缆在故障点损坏也很严重(可能是受外力引起的)。

第三类故障:电缆只有一相断路,电流继电器动作,故障点损伤较轻但表露较明显。可能是该相电流太大或者是由电缆质量造成。

第四类故障:电缆内部短路,外表看不出痕迹,此类故障一般是由于电缆质量造成的,比较少见。

低压电缆故障定位系统中的T-80测距仪和ZMY-2000直埋电缆故障定位仪结合使用能非常方便地完成测试。同时针对不同故障特征及电缆长度也可独立完成测试。具体如下:

第一类电缆故障和第二类电缆故障如果电缆较短时(小于500米)可直接使用电缆故障定位仪进行电缆故障定位,无须测距仪配合。只需手持接收机沿路径(路径可边走边测)走上一遍,即可确定故障点。

第三类电缆故障:由于电缆在故障点处损坏较轻,发射机发出的信号在此泄漏较少,用定位仪故障定位时,指示范围较窄,这时可先用电缆故障测距仪测出故障点大概距离,再用电缆故障定位仪定位也很方便。

第四类故障:此类故障是目前所有电缆故障中最难测的一种故障,此时可用电缆故障测距仪分别在电缆两头对电缆进行测试,再拿测试结果和实际长度相比较,就可将故障点确定在一个很小的范围内(1-3米),此时将电缆挖开后再找出可疑点,或干脆将这一段电缆锯掉(因为低压电缆很便宜,绝缘要求低,接头好做),或用电缆故障定位仪,在这一段范围采用音频定位,也可确定故障点。

目前,广大的电力电缆故障测试仪的用户所使用的以“冲闪法”为基础的电缆故障测试仪,在解决低压电缆的低阻故障和死接地故障时,一般都能用测距仪较方便地粗测出故障点的距离(此类故障点的距离测试是无须高压放电设备的,用的是低压脉冲法),但故障点定位还是要用打火、放电、听声音这一方法,同时该类仪器的路径仪和电缆故障定点仪是分开的,这就造成了找准路径时无法同步定点,而定点时又往往走偏路径,而且该类仪器的路径仪由于原理所限,找电缆路径时,很难找到电缆的准确路径,一般是在1-2米的宽度之间。ZMY-2000型电缆故障定位仪

低压电缆故障定位仪从实用性出发,恰好弥补了上述使用缺陷,它可对电缆的“故障点定位、埋深、路径”同步进行测试。仪器对故障、路径、埋深的指示非常直观,不需要做技术分析,也完全不依赖操作者的经验。使本来繁琐的故障测试工作变成一件轻松有趣的事,所以广大的“冲闪法”电缆仪用户,如果再拥有一台ZMY-2000型电缆故障定位仪,加上原有的测距仪,就可组成一套较完美的低压电缆故障测试仪。同时对高压电缆的低阻、断路故障也可快速定点,提高工效数倍。

实际上广大用电企业、单位在日常生产中很少接触到高压电缆的维护,因为高压电缆的维护权一般是由地市级的电力部门专门负责维护的。而低压电缆的数量要远远大于高压电缆的数量,对于企业、厂矿单位、住宅小区、科研院所、较发达的乡镇农村、大专院校、一些中小城市、县级供电局来说,对低压电缆故障的解决,才是他们最关心的。事实上低压电缆用户需要的是一种操作简单,携带方便,实用性强,价格便宜,适合野外操作的工具型电缆故障测试仪
