KC-700中低压电缆故障测试仪

--专门为10kv及以下的中低压电缆故障测试设计

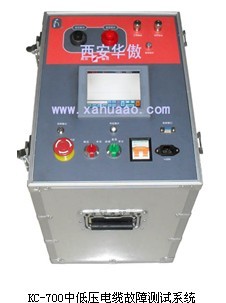

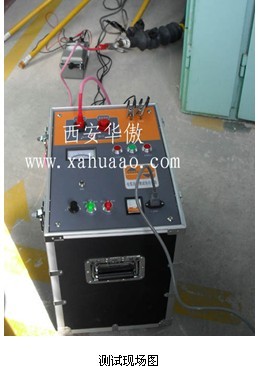

KC-700中低压电缆故障测试仪系统产品介绍

KC-700中低压电缆故障测试仪是西安华傲公司最新为电压等级为10kv及以下中低压电缆故障测试而研发的专用中低压电缆故障检测仪器,产品的设计理念及指标极大地满足了低压电缆故障测试要求。整套产品技术档次高,具有多种测距模式:多次脉冲法、二次脉冲法、闪络法、低压脉冲法,可进行带电电缆的寻径。集成化程度高:电缆故障测距、多次脉冲、二次脉冲耦合单元与高压放电单元合为一体,极大地减轻了测试系统的重量。高压一体化放电单元采用最高电压15千伏,放电KC-700中低压电缆故障测试仪厂家直销电容10uf,放电能量在15kv是能够达到1125焦耳,在同等等级情况下放电能量大,在中低压电缆故障定位中对电缆本身无过压损害,并且一半的电缆故障不需电缆故障定点仪即可定位。

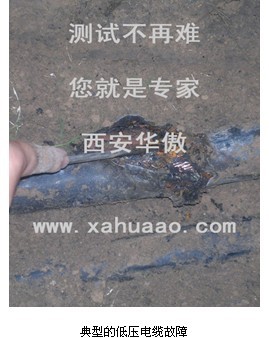

中低压电缆一般是指电压等级为10kv及以下的电力电缆、信号电缆、控制电缆。中低压电缆虽然电压等级低,但故障解决起来却不容易。常规的电缆高压信号发生器输出电压远远超过10kv电缆所能承受的最大电压(10KV),很容易打坏中低压电缆,造成二次电缆故障。 另外一般普通的脉冲高压发生器的冲击能量在15KV时一般只有200焦耳左右,故障点放电声音很小,电缆维护工程师往往很难听到故障点的放电声,加之路旁的噪声环境定点就更加困难,而KC-700中低压电缆故障测试系统在15kv时的放电能量达到1125焦耳,是通用型的电缆故障测试仪的放电能量的5倍。第三常规的电缆测试设备体积大重量重,需配合仪器较多,搬运携带较为困难。西安华傲公司针对以上问题,专门研制开发了KC-700中低压电缆故障测试系统,而西安华傲生产的KC-700中低压电缆故障测试系统重量只有普通电缆故障测试仪的一半左右,并且具有当今最先进的多次脉冲法,是低压电缆故障测试的理想升级换代产品。

KC-700中低压电缆故障测试系统由三部分组成:信号发生与测距仪、寻径识别仪、定点仪。

信号发生与测距仪:将电缆故障定位所需的调压器、试验变压器、高压电容、测距脉冲反射仪等组件集成为一体。其中高压信号发生单元充分考虑了10kv及以下的电力电缆、信号电缆、控制电缆不能承受15KVKC-700中低压电缆故障测试仪注意事项以上高电压的特点,将最高电压限定到15KV以保护电缆;同时内置10μF超大容量电容器,使得放电能量轻松达到1125J。这样就解决了即保护了电缆又能击穿故障点的难题。同时测距脉冲发射仪采用弧反射技术多次脉冲法,使得测距简单而容易,仪器可自动判断故障距离,克服了低压电缆故障波形杂乱不好判断的难题。

寻径及识别单元:全数字电磁感应技术,可轻松解决运行或非运行电缆的走向以及识别问题;数字滤波技术造就了超强的抗干扰能力,即使在强磁场下。也不受任何干扰。彩色液晶使您的操作轻松自如。智能识别功能,能有效识别目标电缆。功率高达10W,最大测深可达10米。

故障定点单元:声磁同步显示声波与电磁波的时间差,通过时间差可判断探头距故障点的距离。时时记录放电声波的大小,并通过液晶以柱状图形显示,通过图形可判断故障点。具有数字滤波功能,不受环境噪音干扰,极大地提高了仪器的抗干扰能力。液晶以柱状图形显示电磁波强度,通过电磁波大小可判断故障电缆的地下走向。超大的放大倍数(95db),利于定位。模具压铸工程塑料机壳、探头。

寻径及识别单元:

功能与特点:

KC-700中低压电缆故障测试仪主要性能 1. 具有直连法、耦合法、感应法三种测试法。耦合法可寻测运行电缆的路径;感应法可盲测地下电缆的路径。
2.智能化、数字化,多频率的技术优势使得DTY-2000具有识别电缆的功能,特别是它的带电电缆识别功能。
3. 测试电缆的开路故障及对地短路故障简单方便。比如路灯电缆故障测试,测试过程无需市电供电、无需拆除负载、无需施加高压、无需波形分析。
4. 具有四种探测频率—低频、中频、高频、射频、50Hz,由于具有多种频率,各种条件下的测试轻松实现。
5. 独有的感应测试法,特别适合“盲测”地下电缆、光缆、水管等金属性质管线。
6. 电缆埋深测量为一键直读;内置欧姆表可测环路电阻,判断故障性质。
7. 全数字处理、大屏幕液晶显示,条删指示、数字显示、声音提示使你在操作中轻松自如。
8. 整套仪器均为工程塑料机壳,结实耐用。

主要性能指标:

1、 发射机
1)输出信号:输出四种频率的正弦交流信号,分别是低频、中频、高频、射频;
2)输出功率:恒功率输出,低、中、高三档(最大不小于6瓦);
3)输出模式:直连法、耦合法、感应法;
4)阻抗显示:99999欧以内;
5)负载匹配:1—10000欧;
6)显示界面:大屏液晶中文、图形显示,自带背光;
7)电 源:标准1号1.2V充电电池6节,充放电500次;
8)待机时间:大于8小时,电量提示;
9)过热过流:自动保护;
10)工作温度:-20℃—50℃
11)体 积:400×160×140 mm
12)重 量:3.6 kg
2、接收机
1)接收频率:接收五种不同频率的正弦交流信号,分别是低频、中频、高频、射频、50HZ;
2)接收模式:波峰法(水平线圈)、 波谷法(竖直线圈)、 外接设备法(A字架、耦合钳);
3)信号界面:数字大小、光栅长短、声音缓急三种界面同时提示信号强弱;
4)显示界面:大屏液晶中文、图形显示,自带背光;
5)增益控制:手动调节,动态范围000——100db;
6) 探测长度:直连电缆时,最长15KM;
耦合电缆时,一次耦合可测3Km,多次耦合无限远;
感应电缆时,一次感应可测300m,多次感应无限远;
7)深度测量:直读探测深度,范围 000—250cm;
80%法测深度,范围 000—250cm(感应)\500cm(直连);
8)电流测量:直读电流,范围000—999mA;
9) 探测精度:埋深的5%;
10)电 源:标准5号1.2V充电电池6节,充放电500次;
11)待机时间:大于12小时,电量提示;
12)过热过流:自动保护;
13)工作温度:-10℃— 40℃
14)体 积:650×110×230mm
15)重 量:2.3Kg
故障定点单元:
KC-700中低压电缆故障测试仪售后

DDY-3000电缆故障定位仪是本公司根据最新研究成果而开发的具有高抗干扰性,高灵敏度,新型的电缆故障精确定点测试仪器。本仪器DDY-3000可以在定点的基础同时定位路径,这项功能极大的方便了测试者,提高了效率。另外它的声磁同步显示功能及滤波效果是老式定位仪所没有的,由于多种数据可同时显示在液晶屏上,给操作者了定点时的快速、准确提供保证。

功能与特点:

1. 声磁同步显示声波与电磁波的时间差,通过时间差可判断探头距故障点的距离。
2.时时记录放电声波的大小,并通过液晶以柱状图形显示,通过图形可判断故障点。
3.具有数字滤波功能,不受环境噪音干扰,极大地提高了仪器的抗干扰能力。
4.液晶以柱状图形显示电磁波强度,通过电磁波大小可判断故障电缆的地下走向。
5.超大的放大倍数(95db),利于定位。
6.模具压铸工程塑料机壳、探头。

主要性能指标:

1. 测试方法: 电磁强度法、音听法、声磁同步法;
2. 距离测量: 00.0-22m ,3位;
3. 同步测量: 磁场/声波;
4. 滤 波 器:(四段) 100Hz-1.5kHz(声波)
270Hz-1.5kHz(滤波) 100Hz-1.0kHz(滤波) 270Hz-1.0kHz(滤波) 5. 场强测量: 条形码显示、数字显示;
6. 放大范围: 声通道>95dB;磁通道>50dB;
7. 测试精度: 0.1米;
8. 显示方式: 大屏幕液晶显示(带背光);
9. 操作温度: -20--+50℃
10. 供电电源: 6×1.2V电池,12小时
测距机高压发生器技术参数:

中低压电缆故障测试仪使用方法 显示器:8寸大屏幕彩色液晶触摸屏;
工作模式:多次脉冲法、二次脉冲法、高压闪络法、低压脉冲法、连续放电、单次放电;
仪器重量:26公斤;
集成度:测距主机、高压电源、电容、打火机构、放电机构;
高压脉冲输出电压:0到15KV 连续可调
内置电容器:10μF电源输出方式:直流、脉动两种方式
最大单次冲击能量:1125J
高压脉冲放电间隔:2—6秒 可调
测距方法:多次脉冲、二次脉冲、高压闪络、低压脉冲法;
数据采样速率:100MHz、50MHz、25 MHz、12.5 MHz;
测试距离:30KM;
读数分辨率:0.1m;
放电方式:自动放电;
电压指示:数字表盘式电压表、高压侧真实电压值;
