HLJ-02电缆路径仪产品介绍

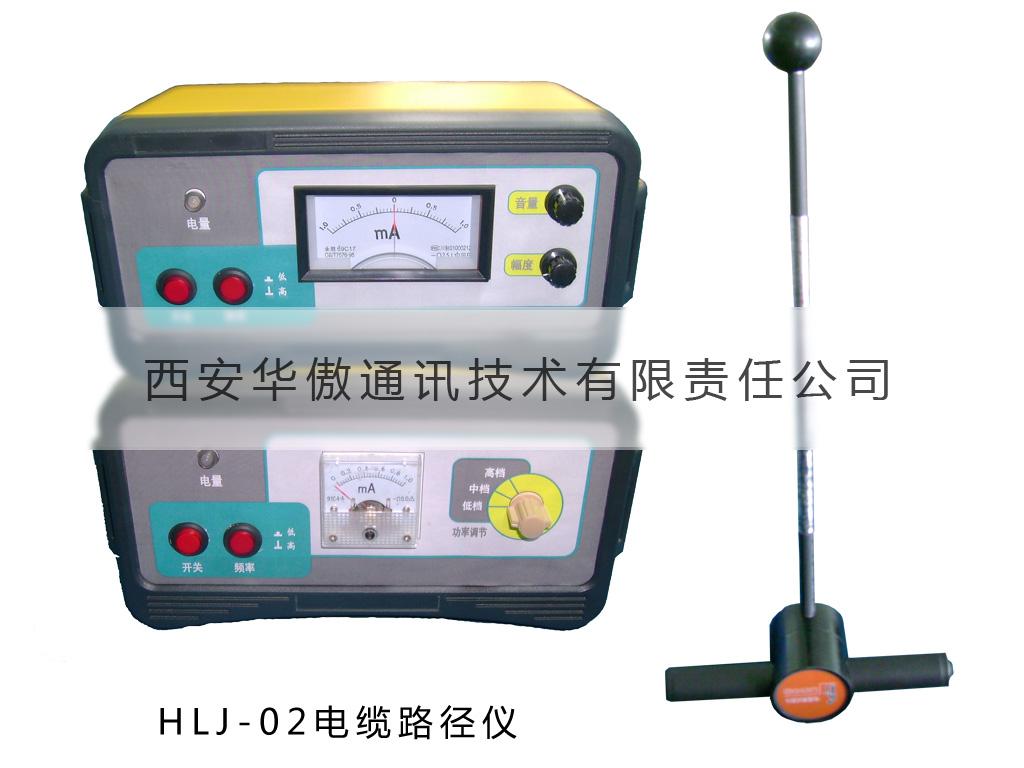

HLJ-02电缆路径仪

HLJ-02电缆路径仪由信号发生器、信号接收器、多角度探棒等部分组成。

HLJ-02电缆路径信号发生器:用于查找电缆路径与深度的信号源。将该机输出的音频功率信号,经匹HLJ-02电缆路径仪主要性能配变压器红夹子输入电缆的任意一相,输出线的黑夹子接地,电流沿着一相芯线通回到流信号源,形成发生信号回路。在整条电缆上将会产生电磁场场强分布,利用电磁接收系统探测该电缆沿线磁场强度,并寻找其最小点(波谷法)或最大点(波峰法)即可查出电缆的走向。测量深度时,以电缆的位置作为原点,将探头倾斜45度斜角,垂直于电缆水平移动探头并使其接收的信号强度最小,则该位置与原点的距离就是电缆的埋深。该仪器采用1KHz、30 KHz超音频信号,与50Hz的工频区分开,具有抗干扰能力强,信号清楚、稳定等特点。

HLJ-02电缆路径信号接收器:利用接收探头配合路径信号发生器,可探测电缆的走向和深度。当电缆路径测试仪输出的正弦波信号加到电缆上时,在电缆周围有电磁场存在,利用磁电传感器(感应线圈)将电磁波转换为电信号,通过放大器放大,再由蜂鸣器或耳机转换为声波信号,同时可以用表头反映出信号的变化。当线圈位于电缆正上方并垂直于地面时,线圈的感应电动势最小;当线圈垂直于地面并偏离电缆一定距离时,通过线圈的磁力线增加,线圈的感应电动势增大。利用这一原理即可对电缆的路径进行探测。

电缆路径仪测试原理

波谷法原理:电缆辐射的电磁波为围绕电缆的环形电磁波,当我们将接收天线垂直电缆(垂直地面)时,其信号强度如在电力电缆的正上方,由于接收天线不切割磁力线,所感应的信号最小,而在电缆的两侧将有部分磁力线通过接收天线,感应强度增加。当接收天线再远离电缆位置时,由于电磁场的强度减弱,在接收天线上的感应强度也将减小。

波峰法原理:电缆辐射的电磁波为围绕电缆的环形电磁波,当我们将接收天线垂直电缆(平行地面)时,其信HLJ-02电缆路径仪售后服务号强度如在电力电缆的正上方,由于接收天线完全切割磁力线,所感应的信号最大,而在电缆的两侧将有部分磁力线通过接收天线,感应强度减小。当接收天线再远离电缆位置时,由于电磁场的强度减弱,在接收天线上的感应强度将为零。

综上所述,当接收天线垂直于电缆上方做左右摆动时,感应强度指示有以下特点:

波谷法时:

在电缆正上方感应强度最小。
在靠近电缆的两侧,感应强度最大。
远离电缆后两侧的感应强度随着偏离强度的大小而减小。

波峰法时:

在电缆正上方感应强度最大。
在靠近电缆的两侧,感应强度减小。
远离电缆后两侧的感应强度几乎为零。

电缆路径仪性能特点

接收机

分体结构设计;
多功能探杆设计:满足波峰法、波谷法、45度探深;
超强的探头使探测准确,探测深度更大;
供电方式可选择(蓄电池和干电池);
多种方式探深:45度法、80%法;
面板表头指示:清晰直观;
信号强度具有调频声音指示,降低操作者的工作强度;
电池缺电自动告警;

发射机

供电方式可选择(蓄电池和干电池);
体积小、重量轻、便于携带、操作简便;
输出短路自动保护功能;
输出功率全自动匹配,简化操作;
输出表头指示,更加直观;
电池缺电自动告警;

电缆路径仪技术参数

发射机:
输出频率:916Hz、32KHZ;
输出功率:1W、3W;(输出阻抗自动匹配);
电源类型:12节五号干电池(或选配充电电池);
工作温度:-15℃-- 50℃;
尺寸:75*180*160 cm;
重量: 1.3公斤;
接收机:
输出频率:916Hz、32KHZ;
探测误差:电缆平面分布位置不大于5厘米
电源类型:6节五号干电池(或选配充电电池);
工作温度:-15℃-- 50℃;
尺寸:75*180*160 cm;
重量:0.8公斤;

电缆路径仪产品配置

标准配置:路径信号发生器、路径信号接收器、接收探棒
