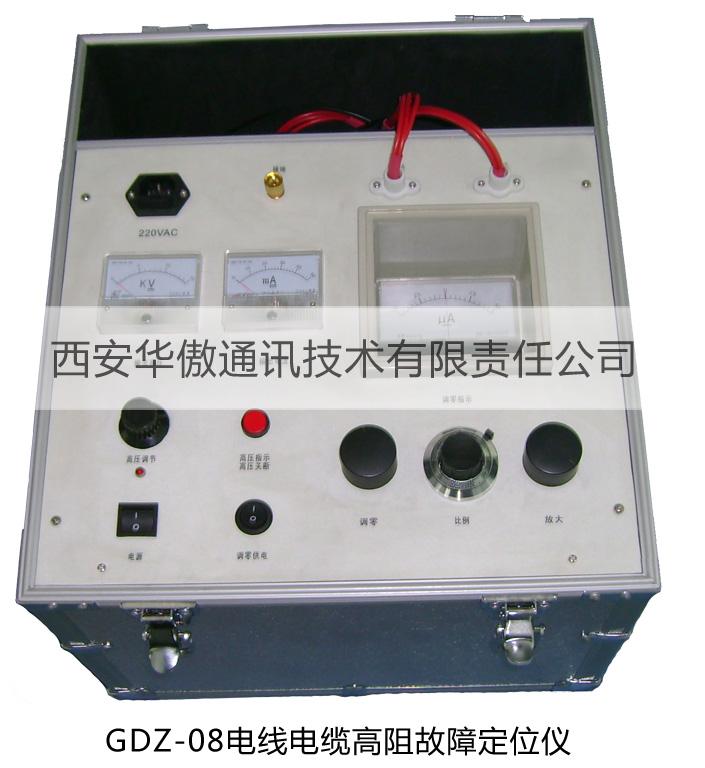

GDZ-08电线电缆高阻故障定位仪
GDZ-08电线电缆高阻故障定位仪产品介绍
击穿点（低阻、高阻及闪络型击穿）及没有击穿但绝缘电阻偏低点的定位。当然，也可用于电缆厂内各种线缆的缺陷点定位。粗测电缆故障定位方法有电桥法及波反射法二种。目前波反射法定位仪较普及。其缺点为：部分仪器现场连线复杂，有定位盲区。波形不典型时，要求定位人员熟练掌握仪器，并富有经验才能分辩脉冲波形。有几种电缆故障很难用波反射法查找：如，高压电缆护套绝缘缺陷点，钢带铠装低压力缆，PVC 电缆，没有反射波，无法定位。短电缆，无法定位。一些高阻击穿点，在冲击电压下无法击穿，也难以定位。GDZ-08电线电缆高阻故障定位仪（高压电桥法）内含高频高压恒流源，解决了电源对电桥高灵敏放大的干扰难题，电源与电桥合为一体。测量电缆为专用的高压电缆，采用四端法电阻测量原理，定位精度高。电桥置于高压侧，而操作钮安全接地。彻底解决了电桥法用于高阻定位的局限性，使电桥法无盲区、精确、方便的特点得以发挥。GDZ-08电线电缆高阻故障定位仪性能特点
采用高灵敏度放大器及检流计指示平衡，与比例电位器构成平衡电桥，整体置于高电位。面板上的操作钮处于低电位，通过绝缘杆操作电桥。
特别设计的双芯高压橡皮测量电缆，铜网编织屏蔽层可靠接地, 使用安全。四端电阻测量法避免了引线电阻引入的误差。
高压恒流源和电桥集成在一个便携式铝合金箱内。设备电压高、重量轻、操作方便。
与波反射法相比，电桥平衡法没有盲区，特别适用于判断短电缆及靠近端头的击穿点，操作容易。
GDZ-08电线电缆高阻故障定位仪技术参数
短路电流：40mA
烧穿功率：150W
定位比例精度：±（0.2%·L+1）m
重量：10kg
体积：48×46×37 cm
工作电源：工频220V±10%
各项技术指标可调整，还可根据用户需要订做。
