赤道几内亚马拉博市66KV城网交联高压电缆外护套故障测试纪实

情况简介:中国机械设备工程股份有限公司(以下简称:CMEC),承建赤道几内亚马拉博城市电网建设项目,在2011年2月份完工试验时发现:马拉博2号站到机场变电站,66KV一回路C相电缆外护套绝缘不达标,使得工程无法交验。CMEC半年时间内先后邀请了远东电缆厂技术员及电缆故障测试仪技术员到现场均未解决问题。在远东技术员的介绍下,CMEC项目经理张锐联系到了我们(西安华傲通讯技术有限责任公司),并与我公司总工沟通,随后我公司推荐了解决此类问题的最佳方案:WHT-08电缆外护套故障测试仪+HDQ-15高压电桥电缆故障测试仪+DTY-2000电缆综合探测仪,即外护套故障综合测试解决方案。此方案得到CMEC认可后,随即将设备发往马拉博,并及时排出技术人员前往现场。

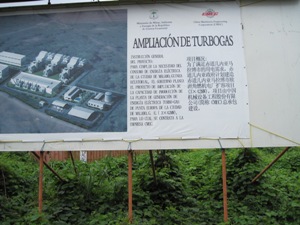

  • 赤道几内亚马拉博城市电网建设项目
    赤道几内亚马拉博城市电网建设项目
  • 测试人员到达赤道几内亚测试现场
    测试人员到达赤道几内亚测试现场
  • 测试过程:

    第一步、故障段确定(用500V揺表分断接地及交叉互联逐段测试)

    CMEC前期测试已将故障锁定在马拉博2号站到机场路盘道交叉互联井1700米这一段范围内,该段站内保护接地已断开、800米处直通接地已断开、1700米处交叉互联已断开,为下一步测试创造了条件。

    第二步、故障距离粗测(用HDQ—15高压电桥电缆故障测试仪测试)

    配合相选择,用万用表的200KΩ档测量,A相200KΩ以上;B相200KΩ以上;C相400Ω。选A相为配合相,在盘道交叉互联井处将A相铝护套和C相铝护套可靠短接,在站内测试,测得比例为44.1%,故障大概距离L=2*1700*44.1%=1500。及时断开配合相短接点。

    第三步、路径测试(用DTY—2000电缆综合探测仪测试)

    在站内给C相铝护套施加低频信号,室外持接收机选低频接收C相传输的信号,到1000米左右处仔细测试。当测到ALBO大厦前路灯配电柜附近时信号突然衰减,这是故障的可疑点。至此DTY-2000电缆综合探测仪退出工作。

    第四步、故障精确定位(用WHT—08电缆外护套故障测试仪测试)

    在站内给C相铝护套施加脉冲信号,档位:1KV;电压升至330V;泄漏电流834mA;输出功率为233W;从这组数据分析可知铝护套对地泄漏很严重。带上护套故障定位器,到可疑点处定位,测出非常明显的泄漏现象,无可置疑的确定了故障点。

    第五步、开挖验证

    在定点位置上,向下挖30CM即看到配电柜的接地桩,沿接地桩继续向下挖,当挖出电缆时,明显看到接地桩刺穿电缆近1/3。

    第六步、修复

    将故障点用无水酒精擦洗干净,清楚看到铝护套并未破裂,主绝缘未受伤害。因此只对外护套做绝缘处理即可,具体操作:用利器刮去电缆外护套破损周围表层的石墨,然后用电缆厂家提供的专用绝缘胶及高压防水胶带涂抹包裹即可。

  • 非洲兄弟们开始现场挖掘
    非洲兄弟们开始现场挖掘
  • 发现电缆故障点
    发现电缆故障点
  • 现场总结:

    非洲兄弟说:“中国兄弟好样的!”
    非洲兄弟说:“中国兄弟好样的!”

    一、前期未测出故障点的原因——选用的测试设备不对口

    66KV电缆是单芯同轴电缆,其故障为外护套绝缘不良而主绝缘良好。前期测试用的是测试主绝缘故障的设备——电缆故障测试仪,所以,前期没有测出电缆故障点是必然的。但是,前期电缆故障测试也有成果,分断交叉互联点用揺表判断出电缆护套故障点区域,缩小了测试范围。

    二、故障顺利解决的体会——方案正确设备对口

    我公司(西安华傲)是专业从事电缆测试研究及设备研发、生产有二十多年历史的知名企业。具有多项成熟的电缆测试方案,如:【超高压电缆故障解决方案】【电力电缆故障解决方案】【直埋电缆解决方案】【电缆维护、迁移安全保障方案】等措施。当CMEC与我公司联系并相互沟通时,就奠定了他的成功基础,所以,悬而已久的问题解决,并非偶然,而是必然。

    西安华傲自成立以来就立足于发展我国自己的水、电、气测试仪器,努力打破国外企业在这些行业的垄断,经过十几年的艰苦奋斗,公司有了自己的电缆测试产品体系、管道测试产品体系,产品技术处于国内绝对领先地位,在电缆故障测试、地下管道测试领域已达到国际先进水平。经过十年的发展,公司已初具规模,产品远销全国各地及海外市场,多次赢得海外市场,与多家国外公司达成合作成果,为国争了光!

  • 电缆故障点的清理
    电缆故障点的清理
  • 修复电缆故障点
    修复电缆故障点
