临潼豁口铁道南DTY-3000地下电缆探测仪使用报告

2014年8月5日,我公司技术人员接延长某公司请求,于上午9点出发,携带地下电缆探测仪开车去西安市临潼区豁口延长油库区北侧铁道南测试35KV带电运行电缆的路径及埋深。

测试时间:2014年8月5日

测试地点:西安市临潼区豁口延长油库区北侧铁道南

参与人员:苏工、严工,还有该公司工作人员

测试仪器:DTY-3000地下电缆探测仪

测试目的:准确找到待测地埋电缆的路径走向,埋深

测试过程: 到达现场后,现场需要测试的电缆为35KV供电电缆,并且电缆正在正常运行中,目测电缆600多米。所以采用DTY-3000地下电缆探测仪进行测试。



地下电缆探测仪现货供应        地下电缆探测仪主要技术参数

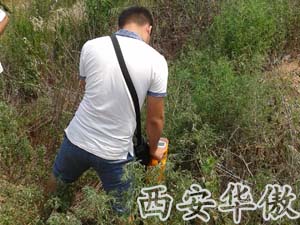

地下电缆探测仪现场工作示意图



1)将DTY-3000地下电缆探测仪发射耦合钳与发射机相连,再用耦合钳完全卡住被测电缆。

2)找路径:先用DTY-3000地下电缆探测仪接收机找到被测电缆路径上的一点,再根据接收机信号强度确定被测电缆的准确路径走向。前100米,增益40dB左右,信号800左右;再往后走,信号强度明显减弱,增加增益,使信号保持在800左右继续进行测试;在整个测试过程中,由于测试环境地面的高低起伏差距较大,所以需要频繁的调节增益,使信号保持在800左右,以方便测深。


地下电缆探测仪供应

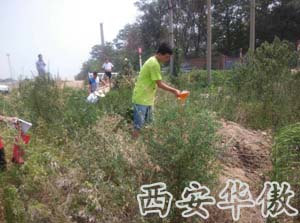

地下电缆探测仪现场工作示意图



3)测深:在距离施加信号15米处的电缆正上方,首先采用直读法进行测深,接收机显示为“200cm”左右;再到距离电缆50米处用同样的方法进行测深,接收机同样显示“200cm”左右;最后选择使用80%法测深,由于现场多处有二次回填,所以电缆深度相差较大,平均深度2米左右。

地下电缆探测仪精度高



测试总结:经过3个小时的测试,地下电缆探测仪准确寻找到该35KV带电电缆路径,并且做标记,找路径环节相当的顺利,即使部分测试环境比较恶劣。
