咸阳长陵信号工区故障测试报告

测试时间:2016年6月29日

测试地点:咸阳长陵信号工区

测试仪器:铁路室外电缆故障测试仪

参与人员:西安华傲赵懿隆 张彪 吴流洋和长陵信号工区工作人员

测试目标:信号缆断线、接地故障

测试情况:

此电缆为35芯信号数字电缆,备用5芯,带铝护套,全线为直埋。其中备用芯线中有A芯线对地0.3 MΩ,B芯线对地0.2 MΩ,C芯线为断线。测试段的电缆全长约10.3KM。有施工队在约2300米处进行过施工,电务段维护工作人员发现故障后,在排查线路中,与施工队取得联系,确认是施工队在施工中动过该电缆。而后将2300米处抛开,在电缆表面明显看到洋镐破坏的一个小洞,初步怀疑为故障点。

通过摇表判断,其中A、B、C相芯为故障线芯,其他两备用芯线无故障。

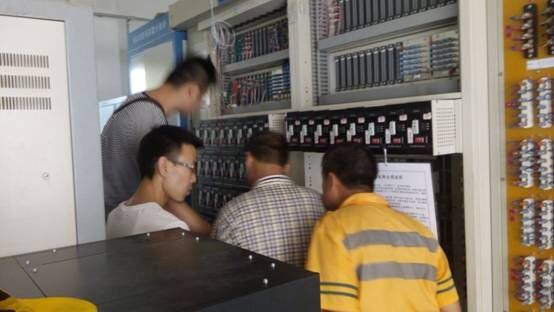

从测试A端通过脉法测试两好芯线,电缆全长为10270米;测试A、B两芯线故障距离为2198米;C芯线断线故障距离为2398米,初步怀疑断线与接地点为同一处故障点。由于B端较远,时间有限,没有到末端进行二次测试。
在A端,利用B芯线与其中一好芯线利用电桥法进行测试,测试多次,故障比例距离始终保持同一数据23﹪,划算到故障距离为10270M﹡23﹪=2362M。最终将接地故障与断线故障确定为同一故障点,约2362米。

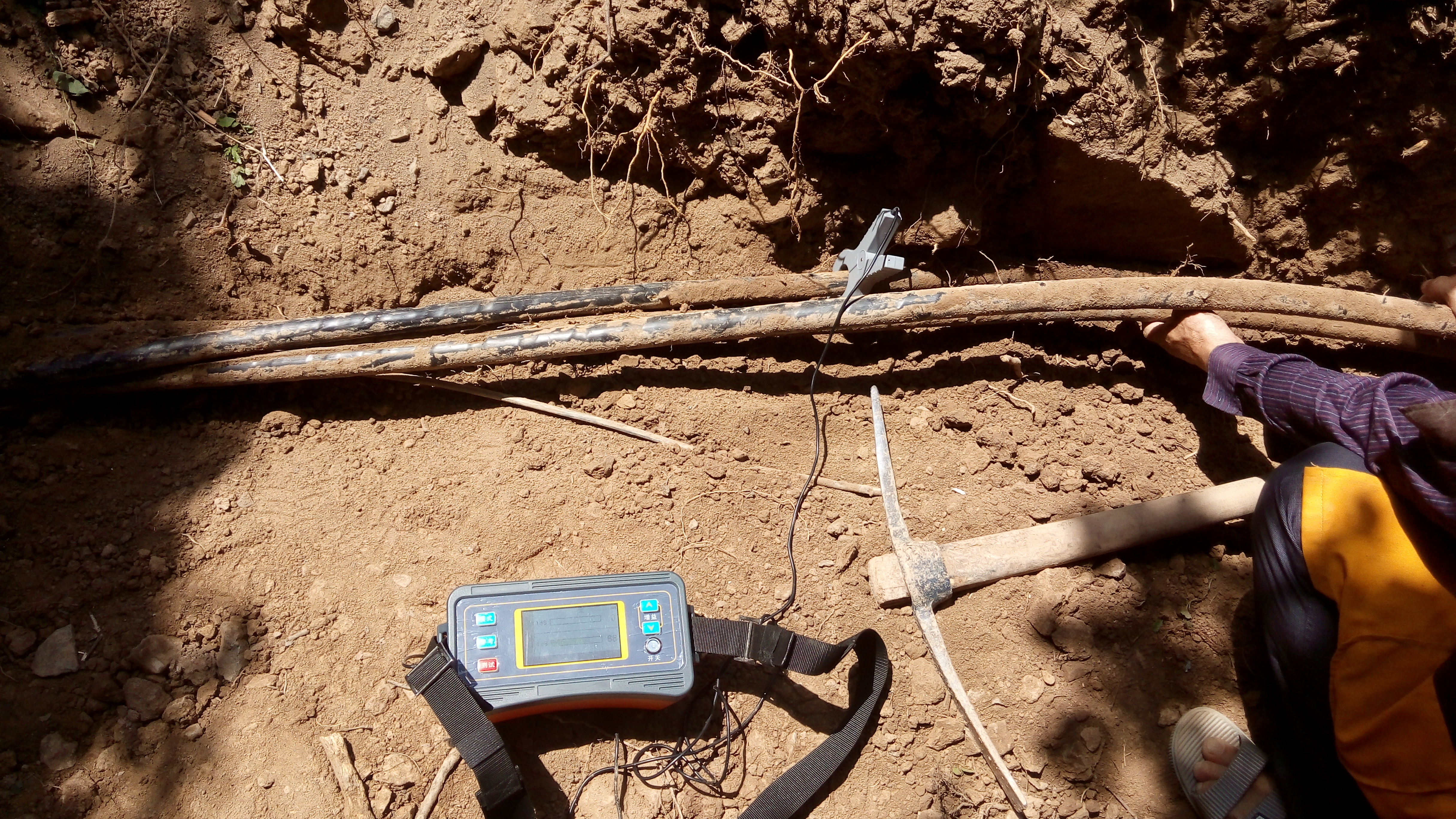

为了更进一步的确认沟中三个同样大小线径的电缆,其中一个是故障电缆,在现场利用识别仪进行了识别,只用目标电缆上有信号接收到,为4db,65,其他两电缆上无信号,此结果表明,有信号值的为目标电缆(故障电缆),此电缆刚好为破损小洞的电缆,由此可很准确的判明,这一电缆就是故障电缆。也由此找到故障点。

   铁路室外电缆故障测试仪价格优越

   铁路室外电缆故障测试仪知名厂家

   铁路室外电缆故障测试仪现货供应



测试总结:铁路信号缆和电力缆环境差异很大,精确定位难度很大,一般判断出故障距离就达到目的。
