我公司在陕西师范大学疑难电缆故障测试工作取得圆满成功

基本情况：故障电缆为陕西师范大学的10kV高压供电电缆，全长4.4公里。由于施工的需要西安万业房地产开发有限公司在距学校1.4公里处将电缆截断迁移，但做完电缆接头后发现电缆出现相间对地短路故障，首先万业公司委托供电局请西安某电缆故障测试仪厂家对故障电缆进行测试，该厂家在1.4公里接头处截断电缆进行测试，可测试3天后无果，该厂家最终放弃测试。但是此电缆关乎着陕西师范大学全校师生的教学生活用电，如果学校的备用电源再出现问题那么全校师生都会面临全面停电，所以这根电缆多停一分钟都有可能造成重大事故！客户在万般无奈下重新找电缆故障测试仪厂家，最后联系到我公司，当客户向我们说明了事情的严重性，我公司领导立即作出重要指示：本公司未外出的技术人员放下手中工作，抽调人手马上组织队伍携带公司最先进仪器迅速赶赴现场，以最快的方式解决陕西师范大学全体师生解决这燃眉之急！

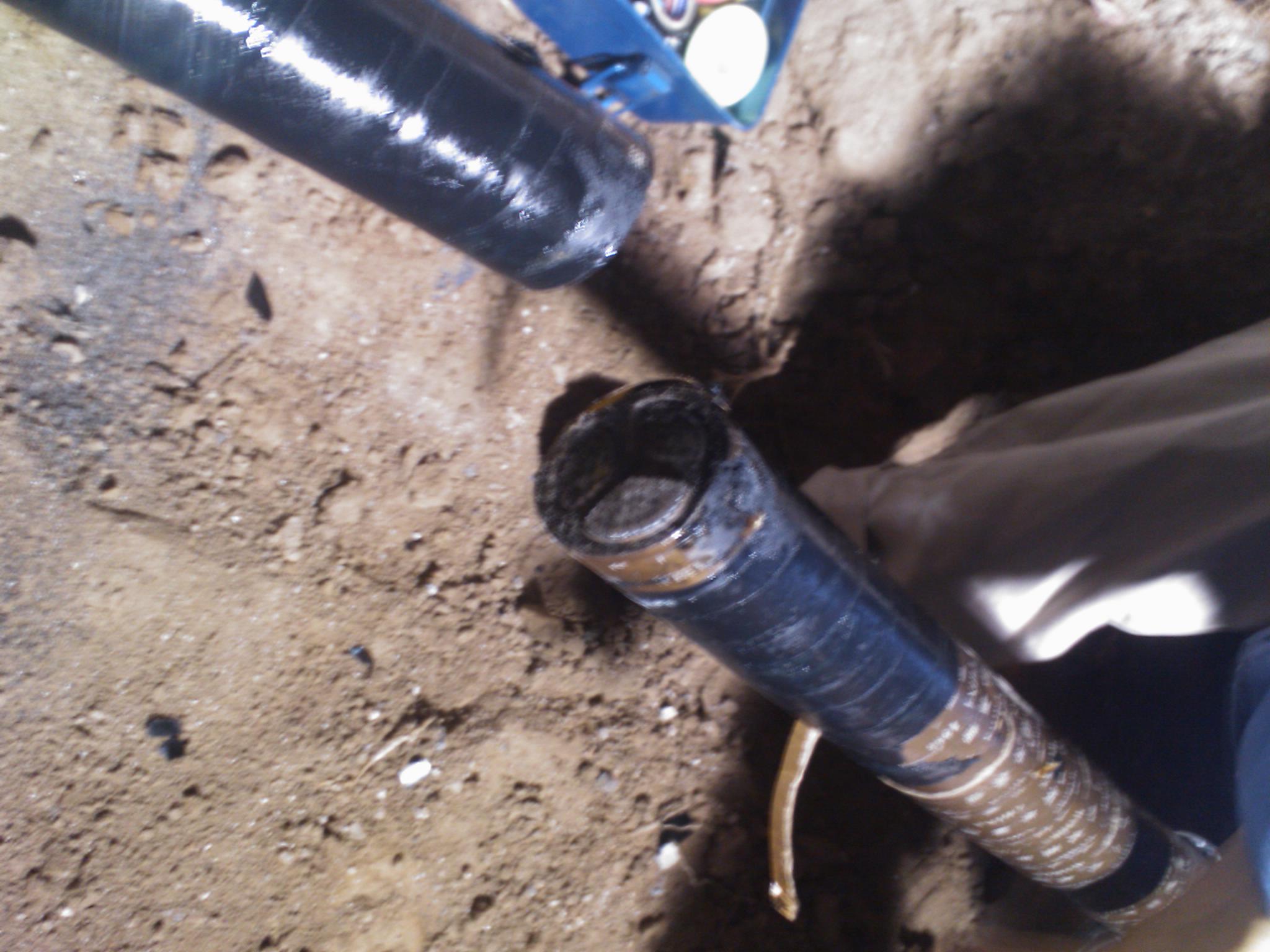

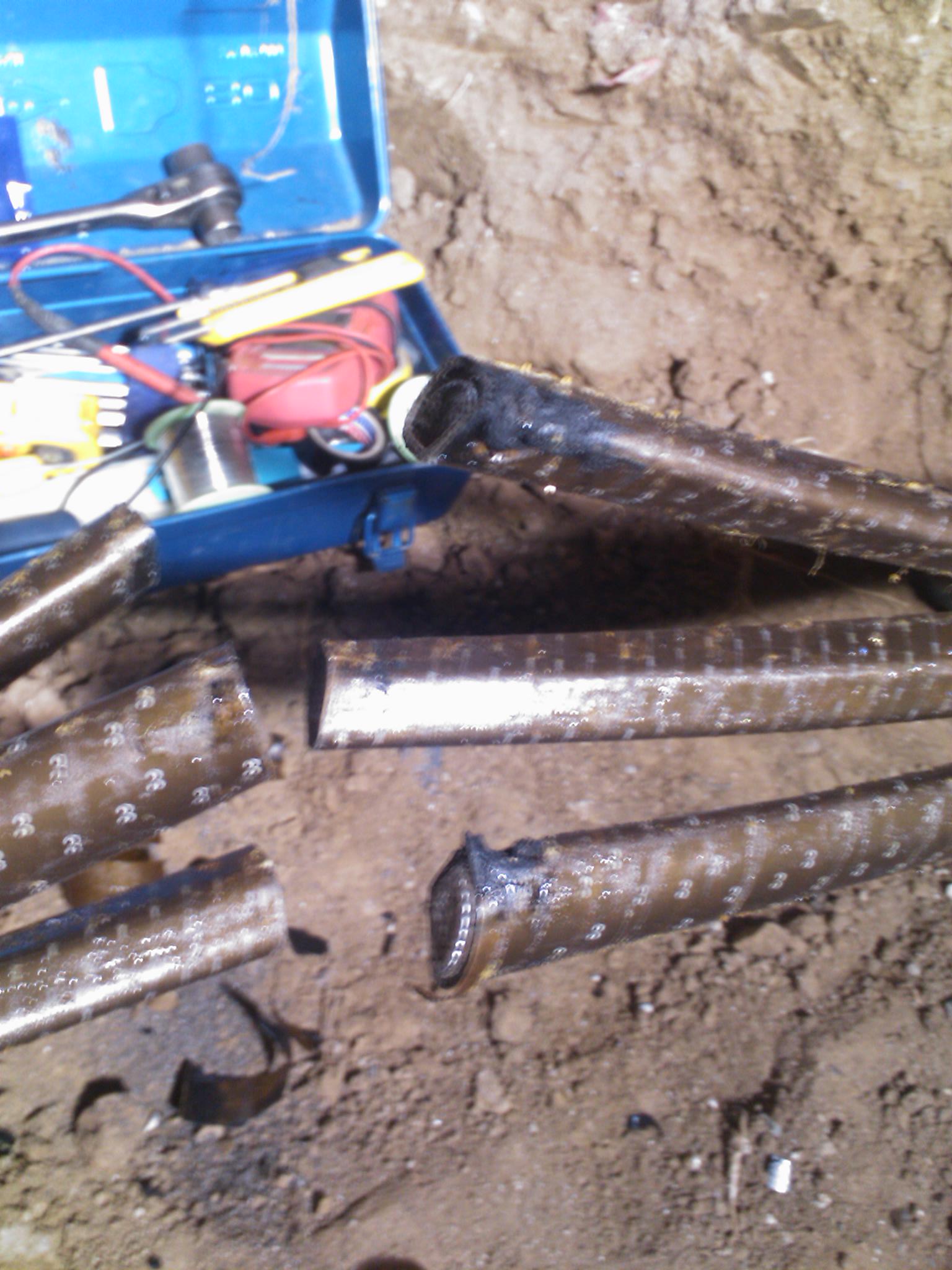

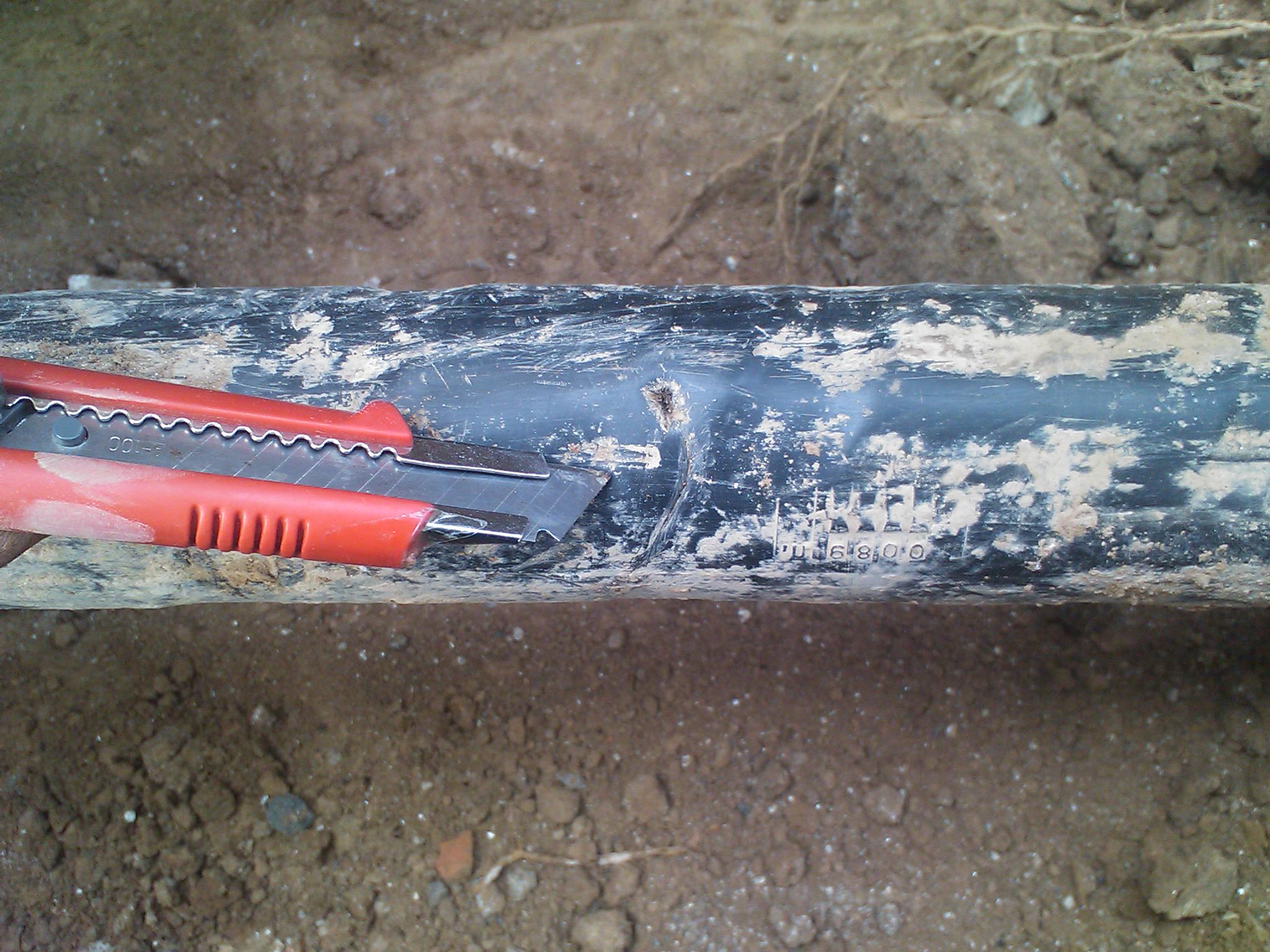

测试过程：当技术人员赶赴现场后发现：此电缆为三相油浸纸型高压电缆，电缆2、3两相与外铠短路，首先使用ZMY-5000智能型彩屏直埋电缆故障测试仪测量出2、3相相间绝缘阻值为1Ω、相对铠5Ω、相对地20Ω，而好相的绝缘阻值在50MΩ以上。再使用KC-900三次脉冲电缆故障测试仪测出2、3相在据测试端960m处短路。 接着继续使用ZMY-5000智能型彩屏直埋电缆故障测试仪找探测出电缆的精确埋设路径以及电缆埋设深度。后使用HGD-32超轻型电缆故障测试高压发生器对故障故障相施加高压脉冲信号。最后使用 DDY-3000电缆故障定位仪在电缆埋设路径960m附近进行精确定位。由于电缆埋设在城市繁华街道的人行道上，来往车辆很多。这给测试电缆故障精确定位带来了很大的难题，（因为行驶中的车辆会带来大量的噪音。再加上电缆故障相相间绝缘阻值太低，故障点放电时声音会非常小。）这也是对本公司仪器的一次相当大的考验。由于 DDY-3000电缆故障定位仪配备具有机械减震技术的拾音探头，以及其强大的数字滤波功能。最后我公司技术人员使用DDY-3000电缆故障定位仪准确的在960m处追踪到电缆故障点释放出的微乎其微的音频信号，准确无误的找到了故障点。开挖验证后经修复此电缆已正常供电。

深度分析： 为什么上一个厂家在此类电缆故障面前束手无策，而西安华傲公司的路径仪和电缆故障定位仪能很快的测试出路径和故障点呢？我相信上一个厂家在3天的测试里也是十分细心努力地寻找故障点，但是为什么就是无法定点呢？这个答案其实很简单，那就是传统路径仪的测试范围在1.5米以内，传统电缆故障定点仪的放大倍数不够。在找不到电缆精确路径的前提下，怎么可能找到故障点呢？定点仪的放大倍数达到了95DB以上。所以在此故障测试中，能轻松完成。
